芜湖弘马新材料有限公司

在线咨询

产品需求

我们可以根据您的需求进行个性化定制,请您填写以下表格。

何为定制?

您只需填写您的需求,用途,我们将会为个性化定制。

联系我们

您还可以通过以下方式与我们联系

咨询电话:
TEL:0553-5226669
产品展示
产品展示

TOJ-D 型无碱液体速凝剂

2020/1/8 14:45:34 47 字号: 分享


TOJ-D 型无碱液体速凝剂技术说明书


一. 产品简介

TOJ-D 型无碱液体速凝剂是我公司经过多年努力,成功开发出的性能优异的无碱液体速凝剂,处于国内领先水平。该产品以硫酸铝为主要促凝组分,并配以稳定剂,早强剂,增粘剂等组分溶于水制备而成,具有水泥适应性好,稳定性好,早期强度高,28d 强度损失小, 混凝土耐久性好,无碱无氯,环境友好等特点。

二. 产品特点

1、 水泥适应性好:适用于多种普通硅酸盐水泥,且应用过程中不受减水剂种类影响, 与多种减水剂有很好的适应性。

2、 1d 抗压强度高:一天胶砂抗压强度可达10MPa 以上,部分水泥胶砂强度可达16MPa。

3、 28d 强度损失小:28d 抗压强度比大于 95%,,保证了施工质量。

4、 不含氯离子:对钢筋无腐蚀。

5、 回弹率低:在速凝剂内引入增粘组分,可以提高混凝土的粘聚性,从而,提高混凝土与基体的粘结力和一次喷射的厚度,降低喷射混凝土的回弹损失。

6、 对施工设备无腐蚀:不含氢氟酸、磷酸等强无机酸,pH 值为 3 左右,不腐蚀设备。

7、 安全无毒,绿色环保。

三.应用领域

地下工程:交通隧道、矿山巷道、水工隧道、地下铁道及各类用途的洞室(地下电站、  仓库等)的喷射混凝土的支护衬砌。

岩石工程:边坡、基坑、水库、堤岸渠道、水池等工程的护壁。

修复加固工程:桥梁、海堤、大坝、码头、烟囱及房屋建筑的加固,以及化学腐蚀、火  灾、地震、爆破冲击超载或者施工不良等因素的建筑结构的修补。

防护工程:各类结构的防火防腐层,以及防水堵漏工程。

四.性能指标

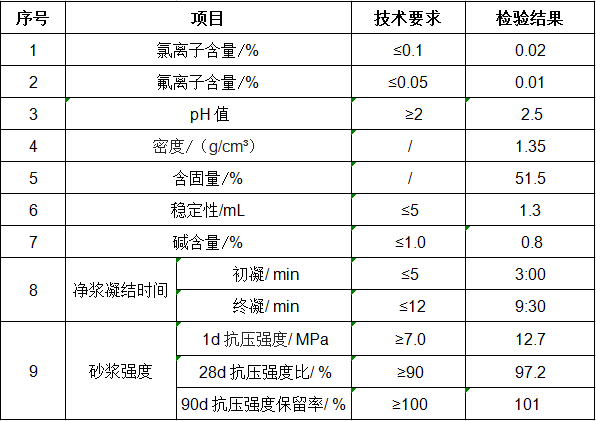

采用基准水泥,依据标准 GB/T35159-2017《喷射混凝土用速凝剂》进行检测。



序号



项目



技术要求



检验结果



1



氯离子含量(%)



≤0.1



0.02



2



pH 值



≥1



2.5



3

密度(g/cm3)



/



1.35



4



含固量(%)



/



51.5




5



稳定性/mL



≤5



1.3



6



碱含量(%)



≤1.0



0.8





7





凝结时间



初凝(min)



≤5



3:00



终凝(min)



≤12



9:30







8





砂浆强度



(MPa)



1d 抗压强度(MPa)



≥7.0



12.7



28d 抗压强度比/%



≥90



97.2

90d 抗压强度保留率/%



≥100



101





五.使用方法和施工工艺

基层必须干净而无松散尘土颗粒,将水和压缩空气通过喷嘴对基层清洗会非常有效,  基层表面的清洁应自上而下进行,其表面应是湿的或洒过水。

为达到最佳使用性能,水泥存放期不宜超过 1 个月,最好使用新鲜的普通硅酸盐水泥,因为水泥的活性会随着存放时间的增加而下降。

根据水泥的品种、用量和水灰比的不同,可以通过改变其掺量调整其促凝作用和混  凝土物理性能的发展。

TOJ-D 型无碱速凝剂通过计量泵进入压缩空气管道,和预拌好的混凝土一起从喷嘴喷出。

骨料:为了达到良好抗渗和混凝土强度,使用级配良好,含泥量少,质量优良的粗  细骨料是非常重要的。

尽可能的降低水灰比可以提高喷射混凝土的耐久性和最终的力学性能,在掺入速凝  剂的同时掺入超塑化剂,推荐混凝土的水灰比最好≤0.45,当水灰比>0.5 会使凝结时间延长并无法达到预期混凝土强度。

六.包装及注意事项

本产品采用 300kg 塑料桶包装,亦可根据用户需求包装。存储时将桶盖密封,置于阴凉处,避免阳光直射。

本产品为非易燃易爆物品,可安全运输。常温下保质期为三个月。
